Cargas em pisos de concreto: como cada ação altera os esforços e o comportamento da placa

O dimensionamento estrutural de pisos industriais de concreto deve partir de um levantamento realista das ações atuantes, diretamente associadas à operação fabril ou logística. Diferentemente de lajes usuais de edificações, a adoção de uma carga uniformemente distribuída genérica costuma ser inadequada, pois o comportamento da placa sobre base elástica varia de forma significativa conforme a tipologia do carregamento, sua posição e a repetitividade da solicitação.

Para obter um projeto simultaneamente seguro e econômico, é recomendável mapear quatro classes principais de cargas operacionais e entender quais mecanismos resistentes passam a governar em cada uma delas.

1) Cargas Móveis (Dinâmicas)

São provenientes do tráfego de empilhadeiras, paleteiras, pórticos de carga e veículos pesados. Caracterizam-se por curta duração e alta frequência de passagem, o que torna a verificação por fadiga um requisito central no desempenho do piso (Cristelli, 2010).

Do ponto de vista estrutural, as cargas móveis induzem ciclos de tração e compressão alternadas na placa, associados a momentos fletores variáveis. Além disso, são frequentemente as principais responsáveis pela degradação de juntas, exigindo atenção especial aos mecanismos de transferência de carga, tais como intertravamento de agregados e dispositivos mecânicos, quando aplicáveis (Chodounsky e Viecili, 2007).

• Momento fletor positivo predominante: tração na face inferior sob a roda ou ponto de contato;

• Momento fletor negativo local: pode ocorrer entre pontos de carga e nas proximidades de juntas, pois a ligação com barras de transferência se aproxima de um comportamento articulado, fazendo com que a placa adjacente receba parcela do carregamento como ação concentrada próxima à borda.

2) Cargas Concentradas ou Pontuais

Abrangem pilares de mezaninos, bases de máquinas e, em especial, as placas de base de montantes de estanterias e porta-pallets. Em geral, produzem os efeitos mais críticos na face inferior da placa, com elevados momentos fletores positivos diretamente sob a área de aplicação (Chodounsky e Viecili, 2007).

Como a transmissão de força ocorre em áreas reduzidas, também surgem tensões relevantes de cisalhamento, tornando indispensáveis as verificações de punção (Oliveira, 2000).

• Proximidade entre cargas: A presença de ações concentradas próximas pode aumentar significativamente os esforços por superposição, elevando momentos e tensões de cisalhamento.

3) Cargas Uniformemente Distribuídas

Ocorrem em armazenagem em grandes áreas, como pallets, depósitos de grãos e reservatórios. Embora a pressão média tenda a se dissipar no subleito, o recalque elástico sob a região carregada altera a linha elástica da placa.

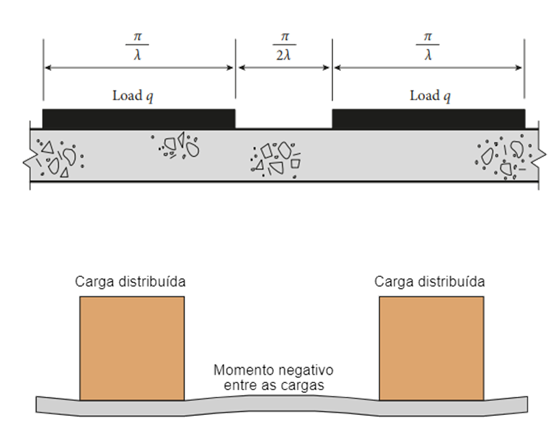

Como consequência, podem surgir momentos fletores negativos nas áreas adjacentes não carregadas, por exemplo, corredores de circulação entre faixas de estoque (Oliveira, 2000).

Nessa condição, o desempenho global depende fortemente da capacidade do subleito e das camadas de fundação, muitas vezes com influência mais decisiva do que a espessura da placa isoladamente (Rodrigues et al., 2006).

Quando o carregamento é uniforme e contínuo, sem transições relevantes entre áreas carregadas e não carregadas, a tendência é de redução dos gradientes de deformação e, portanto, de momentos fletores de maior magnitude.

4) Cargas Lineares

São cargas aplicadas ao longo de uma faixa estreita e extensa, como paredes de alvenaria apoiadas diretamente sobre o piso. Quando posicionada aproximadamente no centro do painel, a carga linear tende a produzir momento fletor com tração máxima na face inferior da placa (Oliveira, 2000).

Entretanto, quando a linha de carga atua próxima a bordas, o mecanismo resistente se altera. Nessa situação, pode ocorrer tração máxima na face superior do concreto, em posição correlacionada ao raio de rigidez relativa do sistema placa-subleito, o que exige análise coerente com a posição do carregamento e as condições de contorno (Chodounsky, 2007).

Conclusão

A engenharia de pisos industriais de concreto não comporta decisões empíricas. Cada tipologia de carregamento impõe à placa um regime particular de solicitações, com predominância de tração na face inferior, tração na face superior e, em situações críticas, cisalhamento com risco de ruptura por punção.

Assim, a caracterização correta das ações atuantes é condição essencial para um dimensionamento otimizado e seguro permitindo definir espessura, detalhamento e critérios de verificação compatíveis com a operação, assegurando durabilidade e melhor relação custo-benefício ao empreendimento.
