Placas Grandes ou Pequenas?

Na concepção estrutural de pavimentos de concreto, as juntas exercem a função primordial de controlar a fissuração induzida pelas movimentações de retração hidráulica e dilatação térmica (Rodrigues e Gasparetto, 2009). A definição do projeto geométrico, especificamente o comprimento das placas, dita o comportamento mecânico das juntas e exige do Engenheiro Civil a escolha correta do mecanismo de transferência de carga para garantir a longevidade do sistema e evitar patologias precoces, como o esborcinamento e o degrau sob as cargas móveis (Chodounsky, 2007).

A principal diferença no dimensionamento de pavimentos com placas de pequenas dimensões em comparação com as de grandes dimensões reside no método mecânico utilizado para garantir a continuidade estrutural, transferindo os esforços cortantes de uma placa carregada para a placa adjacente.

Placas Pequenas e o Intertravamento dos Agregados

Em pavimentos de concreto é comum a adoção de placas pequenas (Pitta, 1987), geralmente limitadas a comprimentos entre 1,5 e 5 metros para se adequar às características de retração do material devido ao menor comprimento, a magnitude da contração volumétrica é reduzida, resultando em aberturas de juntas transversais muito estreitas.

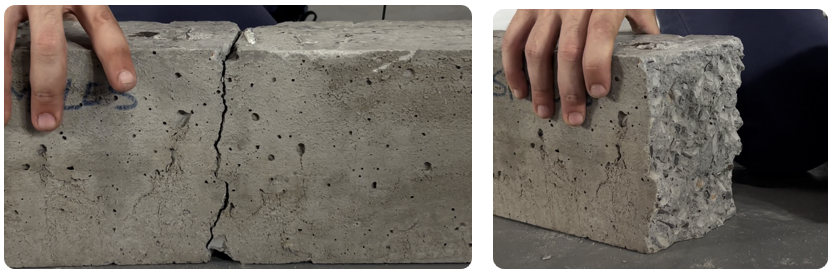

Essa pequena abertura possibilita que a transferência de carga ocorra naturalmente pelo contato físico direto entre as partículas de agregados graúdos nas faces fissuradas sob o corte da junta, um fenômeno mecânico conhecido como intertravamento ou entrosagem dos agregados (ACI, 1996).

Contudo, a eficácia desse mecanismo é altamente sensível e depende de quatro variáveis estruturais fundamentais, conforme estudado por Colley e Humphrey (1967):

• Abertura da Junta: É o fator mais crítico. Para que o intertravamento seja eficiente, a abertura máxima da junta deve ser obrigatoriamente inferior a 1 mm (ACI, 1996). Se a junta abrir excessivamente, os agregados perdem o contato e a eficiência da transferência de cisalhamento cai drasticamente (Yoder e Witczak, 1975).

• Capacidade da Base/Sub-base: O uso de sub-bases mais rígidas, como bases tratadas com cimento (BGTC ou concreto rolado), melhora significativamente a eficiência do intertravamento (Colley e Humphrey, 1967). O suporte rígido minimiza as deflexões verticais diferenciais entre as placas, garantindo que o contato entre os agregados não seja perdido sob a ação cíclica das cargas.

• Espessura do Pavimento e Magnitude da Carga: A eficiência do intertravamento se reduz com o tempo, especialmente nas primeiras 500.000 aplicações de carga pesada, devido ao desgaste por atrito na face dos agregados (Colley e Humphrey, 1967). Uma espessura de placa adequada diminui as tensões cortantes na seção transversal, preservando o travamento.

• Tipo de Agregado: O formato dos agregados influencia diretamente a aderência mecânica na junta; agregados com alta angularidade (brita de rocha sã) proporcionam maior coeficiente de atrito interno e maior eficiência de transferência do que agregados arredondados (seixos) (Colley e Humphrey, 1967).

Quando a eficiência dessa transferência cai para menos de 60%, a placa passa a trabalhar em balanço sob o tráfego, acelerando fenômenos de bombeamento (pumping) da fundação, o que invariavelmente conduzirá à quebra dos cantos e ruptura das lajes.

Placas Grandes e a Necessidade de Barras de Transferência

Projetos modernos frequentemente optam por pavimentos com utilização de fibras no concreto, fazendo com que seja possível diminuir a espessura do pavimento e aumentar o comprimento das placas.

O alongamento das placas traz um desafio inerente: a variação volumétrica longitudinal é diretamente proporcional ao comprimento da laje, resultando em aberturas de juntas consideravelmente maiores, frequentemente superando os limites aceitáveis para o intertravamento (Chodounsky, 2007). Nessas condições, a entrosagem dos agregados torna-se ineficientes devido ao distanciamento das faces (ACI, 1996). Sem a transferência, a borda passa a trabalhar em balanço livre sob o tráfego, o que exigiria espessuras antieconômicas de concreto.

A solução mandatória para restabelecer a transferência de carga em placas grandes é a inserção de dispositivos mecânicos: as barras de transferência (Rodrigues e Cassaro, 1998). Elas consistem em barras de aço liso (usualmente aço CA-25), posicionadas rigorosamente no plano médio da espessura do concreto, atuando ativamente para absorver e transferir as forças cortantes (Rodrigues et al., 2006).

Para que a placa não sofra fissuração por restrição de retração, pelo menos metade do comprimento dessas barras deve ser isolada (engraxada) para impedir a aderência ao concreto (Rodrigues et al., 2006). Isso permite que a junta abra e feche livremente no eixo longitudinal, bloqueando apenas os deslocamentos verticais diferenciais (Balbo, 2009).

O dimensionamento dessas barras leva em conta a espessura da laje, as cargas móveis, a resistência do concreto e do aço e o suporte da fundação, visando manter as tensões de esmagamento no concreto e as tensões de cisalhamento no aço dentro de limites normativos seguros (Huang, 1993).

Exemplo

Para ilustrar o comportamento mecânico da transferência de carga por intertravamento de agregados (sem o uso de barras de transferência), considere a análise de um pavimento de concreto com fibras com espessura de 14 cm.

O projeto pressupõe uma temperatura média de concretagem de 26°C e temperatura média de inverno de 17°C, submetido a um carregamento de 100 kN por eixo. A fundação possui um módulo de reação do subleito de 95.060 kN/m³, a retração do concreto é estimada em 0,03% e a interface entre a placa e a sub-base utiliza lona de polietileno, atuando como camada deslizante para reduzir o coeficiente de atrito. O projeto geométrico estipula placas com dimensão máxima de 200 cm.

Neste cenário base, o cálculo da variação volumétrica resulta em uma abertura de junta transversal de 0,52 mm. Sob essa abertura, a eficiência de transferência de carga proporcionada pelo contato entre as faces fraturadas atinge 73,64%. Em termos estruturais, isso significa que a junta consegue dissipar apenas 73,64% dos esforços cortantes para a placa adjacente, o que obriga a laje carregada a trabalhar parcialmente em balanço, elevando os momentos fletores atuantes na borda e, consequentemente, as tensões de tração no concreto.

O Efeito do Aumento da Espessura da Placa

Mantendo as mesmas premissas geotécnicas e climáticas, ao majorar a espessura da placa de 14 cm para 16 cm, constata-se que a eficiência mecânica da junta salta expressivamente para 88,37%. A justificativa física para esse ganho é que o aumento da espessura da laje amplia a área da seção transversal sob a junta, proporcionando uma maior superfície de contato direto e atrito interno entre as partículas de agregados graúdos na face da fissura, otimizando a transmissão das tensões de cisalhamento.

O Efeito da dimensão da Placa

Por outro lado, retornando à espessura inicial de 14 cm, caso o projetista decida alongar a dimensão máxima da placa de 200 cm para 250 cm, o comportamento estrutural é severamente prejudicado. Como a magnitude da retração e da contração térmica é diretamente proporcional ao comprimento da placa, a abertura da junta se expande para 0,65 mm. Com esse maior distanciamento entre as faces, os agregados perdem o contato intrínseco, resultando em uma queda drástica da eficiência de intertravamento para 58,91%. É imperativo ressaltar que, na engenharia de pavimentação, quando a eficiência de transferência de carga cai para patamares inferiores a 60%, a junta é considerada deficiente, submetendo o sistema a deflexões diferenciais críticas que aceleram fenômenos patológicos como o bombeamento (pumping), o degrau (escalonamento) e a fratura de cantos.

Conclusão

A escolha entre placas pequenas e grandes não é apenas geométrica, mas estrutural. Placas pequenas eliminam a necessidade de barras de aço nas juntas, mas transferem a responsabilidade da estabilidade da borda para a qualidade da base, da espessura adotada e da integridade dos agregados. Por outro lado, placas grandes e de alto desempenho exigem o uso das barras de transferência em aço liso para garantir uma eficiência próxima de 100%, sendo a solução mais robusta para suportar elevadas cargas dinâmicas e o desgaste operacional a longo prazo.
